豐瑋出品-焊接變位機 焊接旋轉平臺 焊接回轉轉臺

介紹了焊接變位機的結構特點。

焊接變位機的工作臺上會加工同心圓，主要用于方便工件和夾具的對中。而且工作臺上還會布置八個放射狀的T型，將工作臺固定在回轉支撐上，保證額定載荷下穩定的承載和回轉。工作臺底部由型材焊接而成，受力部位會得到加強。

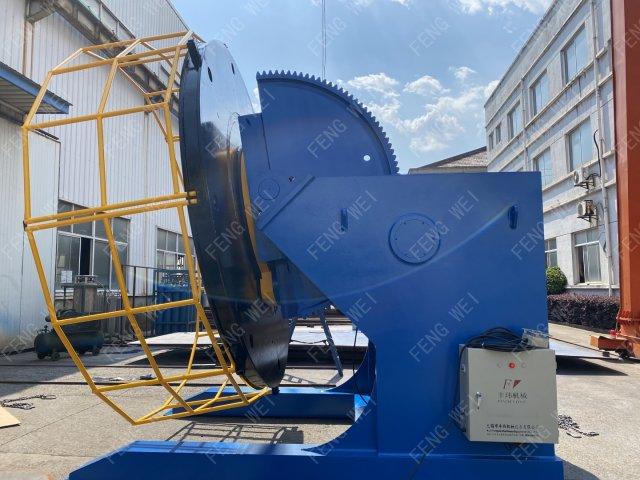

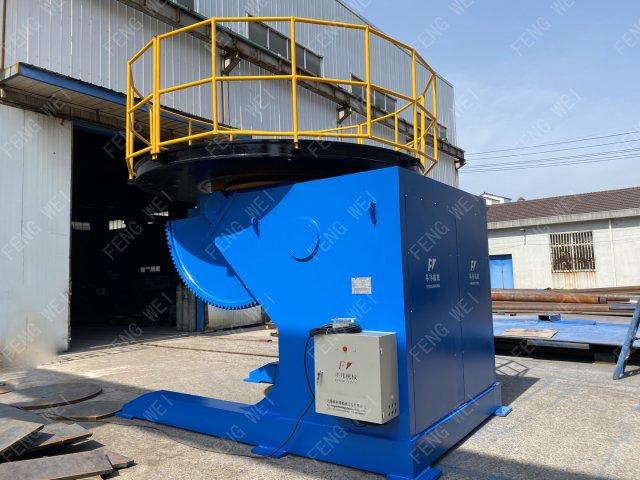

這臺“巨無霸”焊接變位機，焊接旋轉平臺的旋轉工作盤直徑為3200mm，焊接變位機承載重量可達30噸。客戶要求加設保護護欄。該焊接變位機為非標準定制鋼結構，由轉盤和徑向支撐腿組成。回轉支承采用“單排球式回轉支承”，由焊接變位機制造商豐瑋機械公司生產。它具有結構合理、剛性好、自重輕、使用壽命長的優點。

回轉支承設計是耐熱橡膠的密封裝置，所以潤滑油不會泄漏，外界的灰塵也不會進入回轉支承損壞回轉支承，適用于惡劣的焊接環境。焊接變位機的主動小齒輪采用40Cr材料，調質處理，齒面淬火，以滿足高強度傳動的要求。整個驅動裝置配有防護罩，保證外部灰塵無法進入傳動系統。

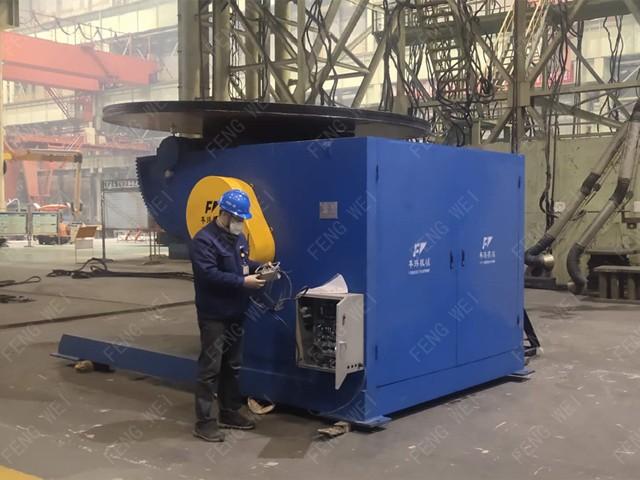

焊接變位機電控箱由接觸器、變頻器等組成。主要用于控制電機的通斷，實現工藝要求的機械動作，控制和保護驅動電機。調速系統采用高性能多功能變頻器，調速范圍廣，恒轉矩調速，調速穩定。速度顯示采用高精度數顯表，整體穩定性高，抗干擾能力強。

以上是豐瑋小編對焊接變位機和焊接旋轉平臺結構特點的介紹。希望以上內容對您有所幫助，更多相關信息將陸續整理發布在網站上。感謝您的觀看。
